Проектирование ВЛ в населенной местности: нормы ПУЭ и согласования

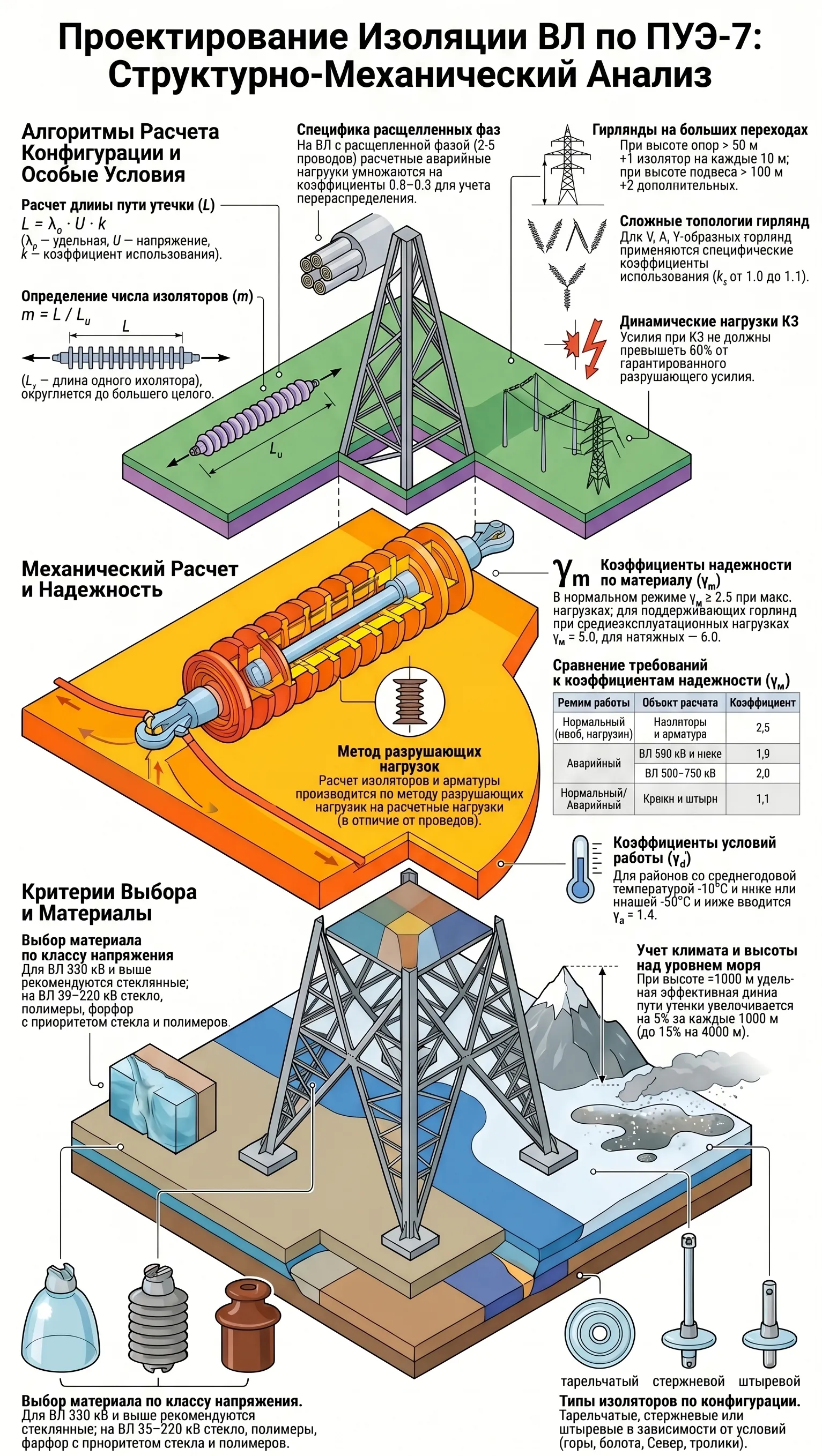

ИНФОГРАФИКА: ПРОЕКТИРОВАНИЕ ИЗОЛЯЦИИ И ЛИНЕЙНОЙ АРМАТУРЫ (КЛИКНИТЕ)

1. Топология применения и материалы

Выбор типа изоляторов детерминирован классом напряжения и типом опор:

• 110 кВ и выше: только подвесные изоляторы (стеклянные, полимерные).
• 35 кВ: допускаются штыревые, но на анкерных опорах - только подвесные.
• 330 кВ и выше: приоритет отдается стеклянным изоляторам. Их использование обязательно в экстремальных условиях (Крайний Север) и на больших переходах.

2. Расчет пути утечки и комплектование

Геометрические параметры рассчитываются по удельной эффективной длине пути утечки:

На ВЛ 6-20 кВ количество изоляторов должно быть не менее двух. На высоте подвеса более 100 м добавляются два резервных изолятора. В районах с повышенным загрязнением для натяжных гирлянд 35-110 кВ вводится дополнительный запас (+1 изолятор).

3. Механический расчет и надежность

Расчет производится по методу разрушающих нагрузок с коэффициентом надежности γM:

• Нормальный режим: γM = 2,5 (наибольшие нагрузки); γM = 5,0-6,0 (среднеэксплуатационные).
• Аварийный режим: γM = 1,8-2,0.
• Низкие температуры: При t < −50 °С применяется коэффициент условий работы γd = 1,4.

При обрыве одной цепи в многоцепной гирлянде усилия в оставшихся не должны превышать 90% разрушающей нагрузки.

4. Пространственная компоновка и арматура

На ВЛ 330 кВ+ и промежуточно-угловых опорах гирлянды выполняются двухцепными с раздельным креплением. На линиях 330 кВ+ натяжные гирлянды обязательно комплектуются экранной защитной арматурой. Фиксация к изоляторам осуществляется глухими зажимами.

5. Изоляция грозозащитных тросов

На ВЛ 220-750 кВ тросы крепятся через стеклянные изоляторы, шунтированные искровым промежутком не менее 40 мм. Это обеспечивает самопогасание дуги при КЗ. При использовании тросов для ВЧ-связи количество изоляторов удваивается.
