Главное: Опоры ЛЭП 35 кВ — рабочий класс распределительных сетей и подстанций 35/10 кВ. Включает многогранные промежуточные стойки серии ПМ-35 (ПМ35-1Ф, ПМ35-2, ПМ35-4) и решетчатые опоры типа 1П35, У35. ООО «Энерго-1» проектирует (КМ, КМД) и поставляет стальные опоры 35 кВ по типовым проектам и индивидуальным КМ с расчетом нагрузок по ПУЭ-7 и СП 20.13330.
Где применяются опоры 35 кВ и серия ПМ-35
Класс 35 кВ — связующее звено между питающими сетями высокого напряжения и распределительными сетями 10 кВ. Многогранные опоры серии ПМ-35 (типовой проект 28.0006, ПМ35-1Ф-17-06-00) обеспечивают монтаж за 2-4 часа при минимальном землеотводе, что критично для подстанций 35/10 кВ, нефтегазовых месторождений и стесненных коридоров промышленных площадок.
Типы и назначение
| Тип | Назначение |
|---|---|
| Многогранные ПМ-35 (ПМ35-1Ф..4) | Компактные промежуточные стойки для одно- и двухцепных ВЛ 35 кВ |
| Промежуточные решетчатые | Поддержка провода на прямых протяженных участках загородных трасс |

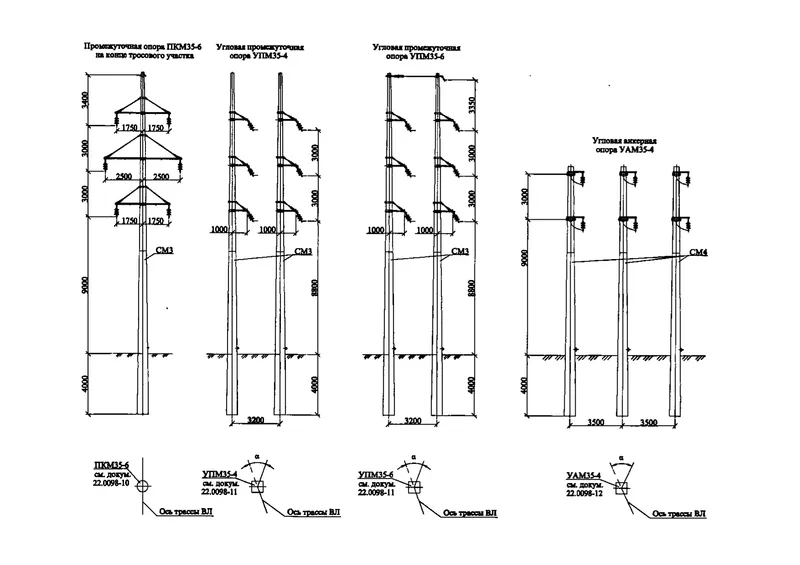

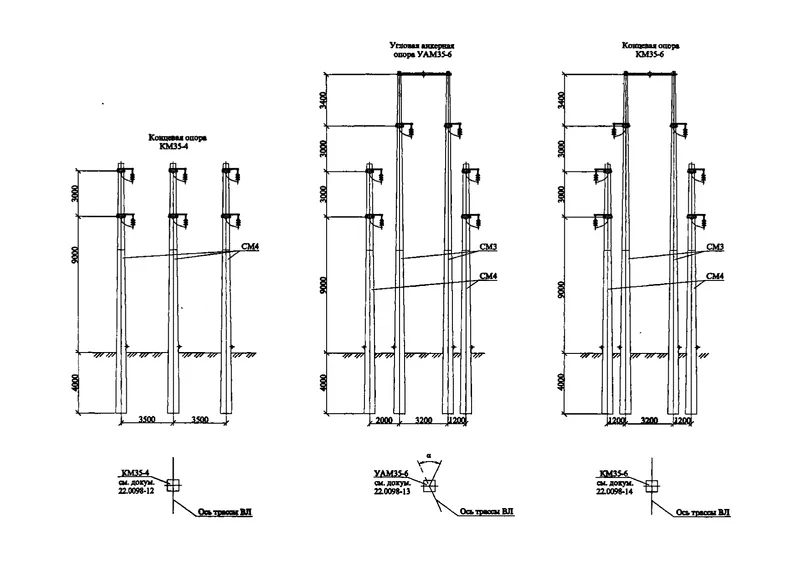

| Анкерные и анкерно-угловые (У35, УПМ35) | Восприятие тяжения провода на углах и границах анкерного пролета |
| Концевые и переходные (ППМ35) | Заход на подстанцию, переходы через коммуникации и сопряжение с КЛ |
Нормативы и документация
Опоры 35 кВ рассчитываются и изготавливаются по ПУЭ-7, СП 16.13330 (стальные конструкции), СП 20.13330 (нагрузки и воздействия), ГОСТ 27772 (марки стали С345, 09Г2С). На каждую поставку предоставляются КМ, КМД с файлами для станков ЧПУ, сертификаты на металл и паспорт антикоррозийной защиты по ГОСТ 9.307-2021.
Частые вопросы
Что представляют собой опоры серии ПМ-35?

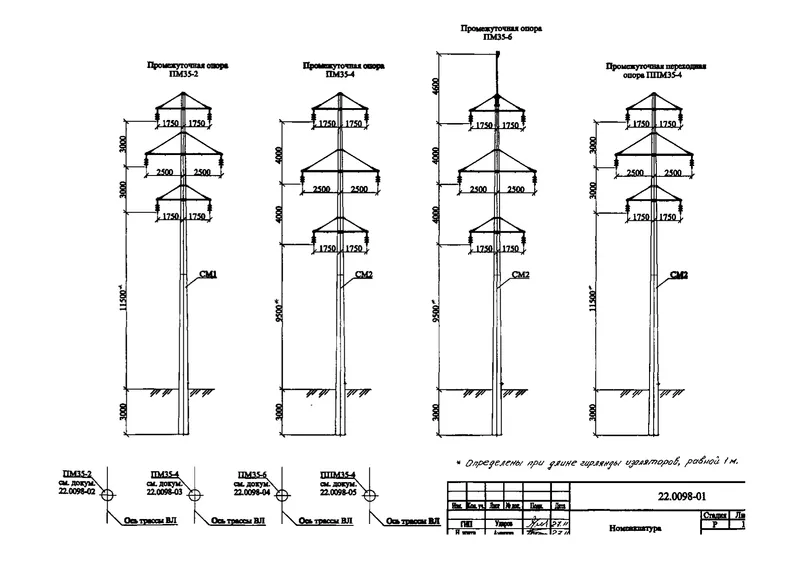

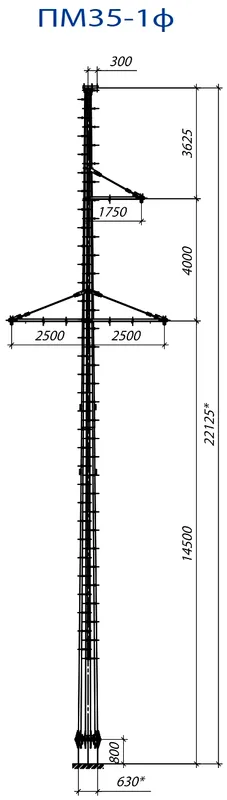

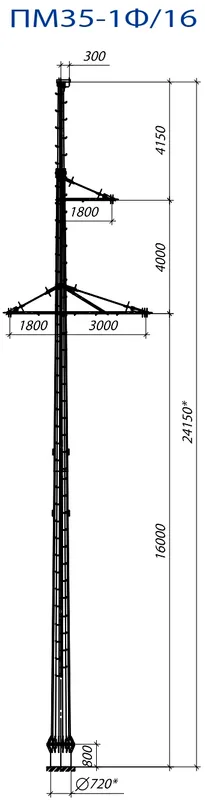

ПМ-35 — унифицированная серия стальных многогранных промежуточных опор для ВЛ 35 кВ (модификации ПМ35-1Ф, ПМ35-2, ПМ35-4, ПМ35-6). Они монтируются на узкий фланец свайного или буронабивного фундамента, сокращая полосу отвода в 2-3 раза по сравнению с решетчатыми башнями.
Чем многогранные опоры 35 кВ отличаются от решётчатых?
Многогранная опора — гнутый стальной ствол: меньше пятно фундамента и землеотвод, быстрый монтаж крупным узлом, аккуратный вид. Решётчатая экономичнее по металлу на длинных трассах и ремонтопригодна по элементам. Оптимальный тип выбирается технико-экономическим расчётом под участок.
Какие типы опор 35 кВ бывают по назначению?
Промежуточные, анкерные и анкерно-угловые, концевые и переходные. Назначение определяет нагрузки и, соответственно, конструкцию и фундамент.
Вы завод-производитель?
ООО «Энерго-1» — инженерное бюро полного цикла: проектируем КМ и КМД и организуем производство на аттестованных заводах с входным контролем. Это обеспечивает собираемость и соответствие ПУЭ при прозрачной себестоимости.
