КОМПЛЕКТАЦИЯ И ПОСТАВКА МЕТАЛЛОКОНСТРУКЦИЙ ВЛ 35-500 КВ ПОД КЛЮЧ

Поставка металлоконструкций ВЛ и комплектация ЛЭП под ключ

Поставка металлоконструкций воздушных линий электропередачи (ВЛ) - это инженерно-производственный процесс, который начинается с экспресс-аудита проектных решений и завершается передачей на трассу промаркированных комплектов, готовых к монтажу без доработок по месту. В договоре поставки эти этапы жестко связываются через спецификацию оборудования, календарный график, требования заводского контроля и регламент приёмки на объекте.

Завод «Энерго-1» специализируется на выпуске стальных многогранных опор (ММО/СМО) напряжением 35-500 кВ, воздушно-кабельных переходных пунктов (ВКПП) 35-220 кВ, порталов ОРУ и решётчатых металлоконструкций (МРО). При комплексном заказе ключевая задача завода и главного инженера проекта (ГИП) со стороны заказчика - исключить коллизии между строительной, электротехнической и логистической частями проекта ещё на этапе подготовки производства.

1. Состав поставки и договорные границы комплектации

Понятие «поставка под ключ» в электросетевом строительстве требует детальной фиксации границ ответственности. В договоре однозначно определяют, кто отвечает за адаптацию КМ в рабочие чертежи КМД, кто рассчитывает анкерные закладные детали фундаментов, закупает линейную арматуру и организует доставку тяжеловесных секций на пикеты.

Базовой единицей комплектования на заводе «Энерго-1» принимается конкретная опора с жесткой привязкой к пикету трассы (ПК). В стандартный состав металлоконструкции входят ствол (телескопический или фланцевый), траверсы, тросостойки, внутренние диафрагмы жесткости, лестницы с устройствами безопасности и детали заземления.

Электротехнические позиции (провод, грозотрос, линейная арматура и изоляция) включаются в поставку только после согласования ведомости натяжных и поддерживающих подвесок. При комплектации переходных пунктов (ВКПП) оборудование (муфты и разрядники ОПН) вносит дополнительные постоянные и ветровые нагрузки, поэтому узлы их крепления рассчитываются заводом индивидуально.

2. Проверка исходных данных и расчётной применимости

Входной аудит проекта исключает типовую проблему строительных площадок: несоответствие габаритов закупленной опоры реальным нагрузкам и грунтовым условиям трассы. Инженерная служба завода выполняет сквозную сверку трех документов: плана трассы ВЛ, поопорной ведомости и спецификации раздела КМ.

В процессе проверки решаются следующие технологические задачи:

1. Анализ расчётных режимов по участкам трассы. Промежуточные опоры (серии ПМ, П) устанавливаются на прямых участках трассы и рассчитываются исключительно на вертикальные нагрузки от массы проводов и тросов (с учетом гололеда) и поперечные ветровые воздействия. В нормальном режиме работы продольные тяжения проводов с обеих сторон опоры уравновешены. Напротив, анкерно-угловые (УМ, У) и концевые (КМ, К) опоры воспринимают постоянное одностороннее или результирующее натяжение проводов при поворотах линии, а также аварийные нагрузки при обрыве фаз в смежном пролете.

2. Привязка к нормативной базе. Для магистральных линий электропередачи 35-500 кВ расчет нагрузок и механической прочности конструкций жестко регламентируется главой 2.5 ПУЭ-7, нормами СП 16.13330.2017 («Стальные конструкции») и СП 20.13330.2016 («Нагрузки и воздействия»). Специальные технические требования к стальным многогранным опорам проверяются по корпоративному стандарту ПАО «Россети» СТО 56947007-29.240.55.016-2008.

3. Сверка климатических паспортов. Ветровые и гололедные нагрузки перепроверяются по СП 20.13330.2016 с учетом аэродинамических коэффициентов многогранных сечений. Это исключает дублирование коэффициентов надежности при совместном действии ветра и обледенения проводов.

4. Геотехнический контроль сопряжения с фундаментом. Узкая опорная база одностоечных многогранных опор создает значительный опрокидывающий момент в уровне обреза фундамента. Завод передает расчетные реакции (N, Mx, My, Qx, Qy) в единой системе координат для каждого сочетания нагрузок. Свайные фундаменты рассчитываются по СП 24.13330.2021, плитные основания - по СП 22.13330.2016, а для трасс в условиях Севера - по СП 25.13330.2020 («Основания и фундаменты на многолетнемёрзлых грунтах»).

Все выявленные на этом этапе коллизии заносятся в Реестр инженерных разногласий и снимаются с заказчиком до запуска проката в раскрой.

3. Спецификации и расчет комплектов для закупки

Ниже приведены реальные примеры комплектации партий металлоконструкций завода «Энерго-1» для двух типовых классов напряжения. Данные демонстрируют расчетный объем отгрузок, массу конструкций и гравитационные нагрузки по СП 20.13330.2016.

Участок ВЛ 220 кВ: одноцепные и двухцепные опоры ММО

Параметры участка: провод АС-300/39, грозотрос ГТК20-0, сталь низколегированная С345 по ГОСТ 27772-2021, район по гололеду III (толщина стенки bэ = 20 мм), район по ветру III. Формула пересчета массы в нормативный вес:

Итого по партии 220 кВ: 17 опор суммарной массой 113,60 т. Средний вес металлоконструкции составляет 6,68 т.

Участок ВЛ 500 кВ: свободностоящие и портальные опоры

Параметры участка: расщепленная фаза 3×АС-300/39, два грозотроса, сталь С345 по ГОСТ 27772-2021.

Итого по партии 500 кВ: 8 опор суммарной массой 200,50 т. Для перевозки этой партии требуется минимум 10-11 специализированных автопоездов с учетом веса ложементов и габаритных ограничений по длине секций.

4. Разработка КМД, сопряжения узлов и контроль изменений

Разработка деталировочных чертежей КМД преобразует проектные решения стадии КМ в подетальную документацию для станков с ЧПУ, сборочно-сварочных линий и ванн горячего цинкования.

Ключевые сопряжения многогранных конструкций:

• Телескопические стыки секций ствола. Длина нахлёста секций строго нормируется коэффициентом 1,3-1,5 от среднего диаметра стыка. В КМД закладываются монтажные риски и технологические упоры для стяжки секций гидравлическими стяжными устройствами на пикете.
• Фланцевые сопряжения. Проверяется плоскостность фланцев после сварки (отклонение не более 1,5 мм) и соосность отверстий под высокопрочные болты, чтобы исключить забивание крепежа кувалдой при монтаже.
• Фундаментный интерфейс. До начала бетонирования заказчику отгружаются анкерные шпильки и жесткие кондукторы (шаблоны). Геометрия кондуктора на 100% совпадает с разболтовкой опорного фланца нижней секции ММО.
• Узлы подвески и электрооборудования. В КМД детально прорабатываются посадочные места под гирлянды изоляторов, тяжи и кронштейны кабельных муфт ВКПП.

Любые проектные корректировки (замена толщины листа, изменение марки метизов) проводятся через официальное Извещение об изменении (ИИ). На строительную площадку направляется актуализированная монтажная схема, а аннулированные листы КМД изымаются из оборота.

5. Материалы, производство и заводской контроль качества

Качество металлоконструкций ВЛ закладывается на этапе входного контроля металлопроката и подтверждается поэтапными испытаниями.

Требования к сталям и сварочным материалам

Для несущих элементов опор применяется прокат по ГОСТ 27772-2021 и ГОСТ 19281-2014:

• Сталь С245/С255 (Ст3сп5): допускается только для районов с расчетной температурой наружного воздуха до -40 °C;
• Низколегированная сталь С345/С355 (09Г2С): обязательна для северных районов (климатическое исполнение ХЛ1) с испытанием на ударную вязкость KCV при -40 °C (не менее 27 Дж/см²).

Заводской цикл изготовления ММО

1. Раскрой и гибка. Листовой прокат раскраивается на портальных машинах плазменной резки с ЧПУ. Формирование 8-, 12- или 16-гранного сечения выполняется на гидравлических листогибочных прессах усилием до 2000-3000 тонн за несколько переходов.
2. Сварка продольного шва. Автоматическая сварка под флюсом с полным проваром корня шва. 100% сварных соединений проходят визуально-измерительный контроль (ВИК), а ответственные швы стоек и фланцев - ультразвуковой контроль (УЗК).
3. Контрольная сборка. Для головных опор партии выполняется контрольная сборка секций на заводском стенде. Проверяются стрела прогиба ствола (не более 1:1000 высоты) и точность совпадения фланцев.
4. Горячее цинкование по ГОСТ 9.307-2021. Металлоконструкции погружаются в расплав цинка при температуре 450 °C. Толщина защитного слоя составляет 80-120 мкм, что обеспечивает безаварийную эксплуатацию до 40-50 лет. В деталях заранее предусматриваются технологические отверстия для выхода воздуха и свободного слива цинка.

Метизы комплектуются классами прочности 5.8 (для рядовых связей) и 8.8 / 10.9 (для фланцевых стыков) с термодиффузионным или горячеоцинкованным покрытием. В каждую отгрузку закладывается нормативный резерв крепежа в объеме +3%.

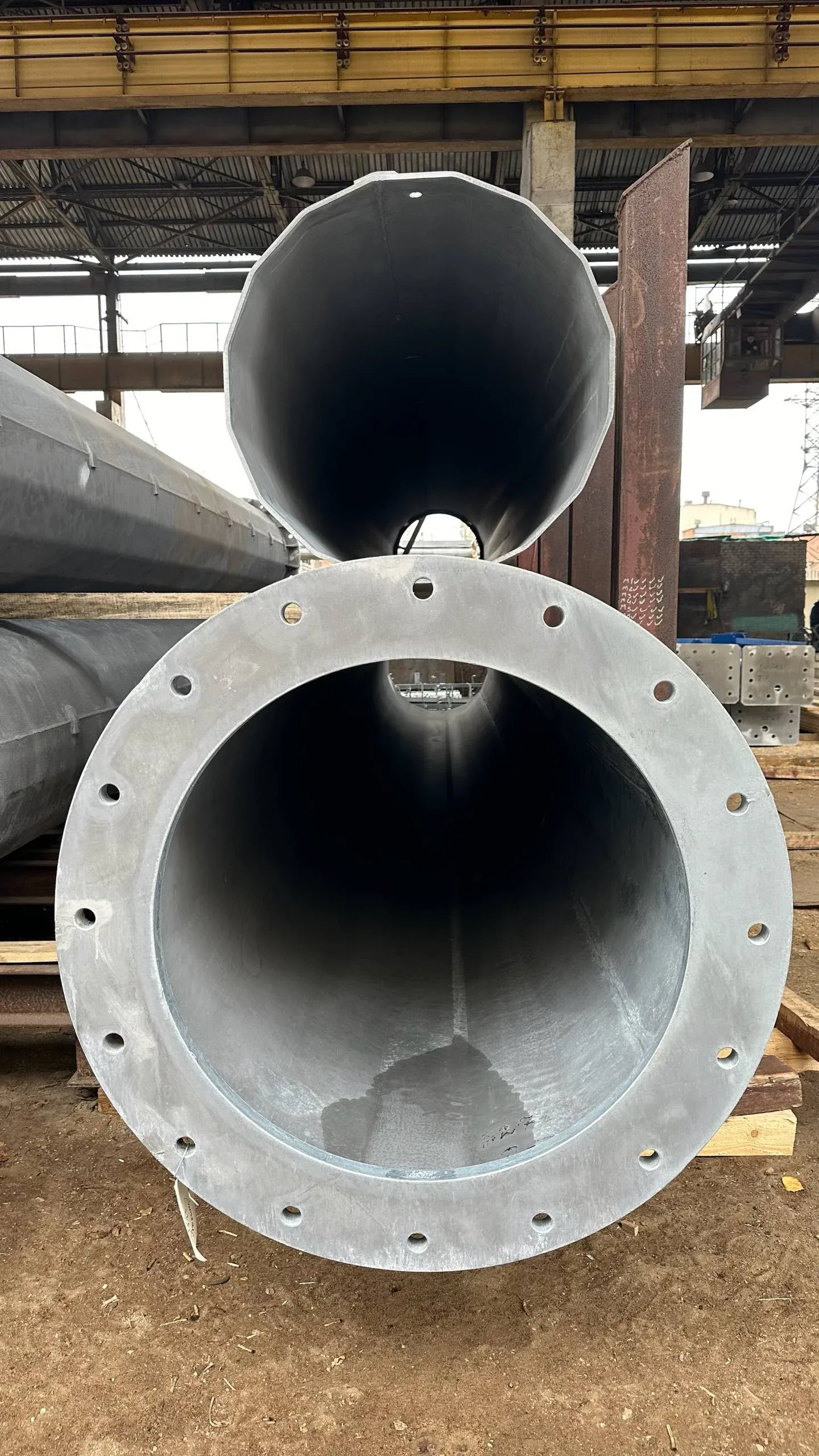

6. Транспортная логистика, пакетирование и монтажная очередность

Срыв сроков монтажа чаще всего происходит из-за нарушения очередности доставки. Завод «Энерго-1» формирует транспортные партии строго под календарный план СМР:

1. Первая очередь (нулевой цикл): анкерные шпильки, закладные трубные детали, кондукторы и шаблоны. Отгружаются заблаговременно к началу устройства котлованов и бетонирования.
2. Вторая очередь (стволы): нижние и промежуточные секции ММО, направляемые на пикеты после набора бетоном 70% марочной прочности.
3. Третья очередь (оголовки и оснастка): верхние секции, траверсы, тросостойки, лестницы и ящики с болтами.

Для разгрузки на пикете грузоподъемность автокрана рассчитывается по фактическому вылету стрелы, а не по номинальному паспорту машины. Строповка оцинкованных секций выполняется исключительно мягкими текстильными стропами - применение стальных канатов без защитных чехлов категорически запрещено.

7. Приёмка на пикете, сопроводительная документация и аудит ТКП

При получении металлоконструкций представитель заказчика и подрядчика сверяют фактическую поставку с упаковочными листами и комплектовочной ведомостью.

Чек-лист для заказчика: как запросить сопоставимое ТКП

Чтобы коммерческое предложение отражало твердую цену без скрытых доплат при строительстве, исходный запрос должен содержать:

• Пояснительную записку, чертежи КМ и поопорную ведомость с указанием пикетов;
• Климатический паспорт трассы (ветровой район, район по гололеду, минимальная температура пятидневки);
• Требования к антикоррозийной защите (толщина горячего цинка или комбинированные системы);
• Границы поставки: требуется ли комплектация анкерными блоками, метизами, линейной арматурой и изоляцией;
• Точные адреса доставки и требования к графику отгрузки по этапам СМР;
• Необходимость заводской контрольной сборки и шефмонтажа на объекте.

Источники и нормативная база

1. ПУЭ-7. Правила устройства электроустановок. Издание 7. Раздел 2.5 «Воздушные линии электропередачи напряжением выше 1 кВ».
2. СП 16.13330.2017. Стальные конструкции. Актуализированная редакция СНиП II-23-81*.
3. СП 20.13330.2016. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*.
4. СТО 56947007-29.240.55.016-2008. Стандарты организации ОАО «ФСК ЕЭС». Опоры стальные многогранные ВЛ 35-500 кВ. Технические требования.
5. ГОСТ 27772-2021. Прокат для строительных стальных конструкций. Общие технические условия.
6. ГОСТ 19281-2014. Прокат повышенной прочности. Общие технические условия.
7. ГОСТ 9.307-2021. Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля.
8. СП 22.13330.2016. Основания зданий и сооружений.
9. СП 24.13330.2021. Свайные фундаменты.
10. СП 25.13330.2020. Основания и фундаменты на многолетнемёрзлых грунтах.
11. Каталог завода «Энерго-1»: металлические многогранные опоры ЛЭП.
